無約束型補償器的選用和安裝要求是什么

無約束型補償器的選用和安裝要求是什么

無約束型補償器的選用：

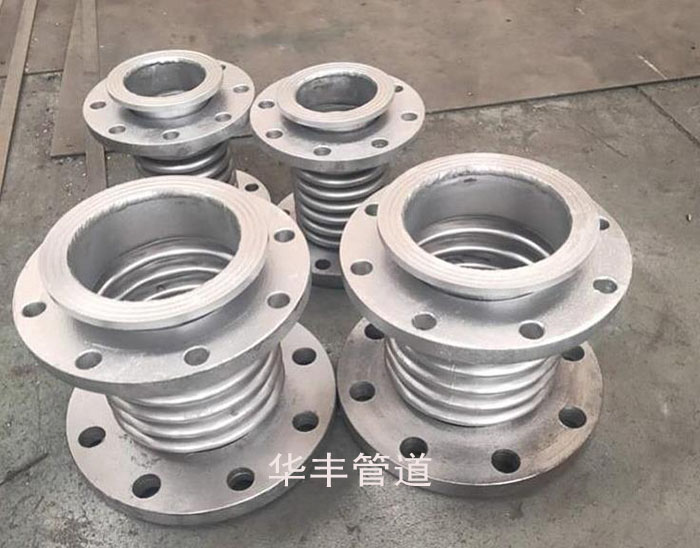

     無約束型補償器內的波紋管采用單層、雙層或多層U型，波紋管和導流套材料為1Cr18Ni9Ti等奧體不銹鋼，其它材料為低碳或低合金鋼。無約束型補償器在固定支架間距的確定和固定支座推力計算等和普通的軸向型補償器完全相同。為使工程穩妥可靠，如圖，無約束型補償器除要求靠近固定支架安裝外，仍要求每個固定支架間距內設置三個導向支架。無約束型補償器除可應用于管道的架空、地溝敷設外，也可應用于有補償?shù)闹甭穹笤O(shè)。使用無約束型補償器可以取消地溝敷設時使用普通補償器推薦設置的補償器檢查井。

無約束型補償器的安裝要求：

       由于無約束型膨脹節自身具有支撐的固定性能，因此，無約束膨脹節除了取消予拉伸工作外，還大大地寬松了安裝要求。無約束膨脹節可像一段短管一樣安裝于管道中，不必按其它軸向型膨脹節通常要求的全線鋼管接好后再割下和膨脹節等長管道的方法。還由于無約束膨脹節堅固的外殼，也方便了運輸、安裝和保溫。但仍需注意以下幾點：

1、定向保護套不得與堅固物碰撞，以免妨礙導向圈的位移。

2、管道內工作介質應進行氯離子和氧離子消除處理，氯離子含量不應超過25PPm。當膨脹節靠近地面安裝或在地溝內安裝時，要有良好的排水措施，未經特殊處理的無約束膨脹節不得浸泡在污水中。

3、安裝時要注意導流筒的方向與介質流動方向一致。

4、無約束膨脹節允許不超過1.5倍公稱壓力的系統水壓試驗。

5、壓力試驗在固定支架安裝完畢后進行。
